이 증기 터빈의 실린더 헤드는 용융 강철을 모양에 주입하여 만들어진 강철 주물이므로 밀봉 해야하는 부분의 표면이 거칠고 밀봉 효과를 얻을 수 없습니다.
가스 씰의 그루브와 실린더 기계의 어깨 뼈베이스의 홈을 처리하는 것은 정확하고 중요한 과정입니다. 가스 씰 그루브의 사양 및 형태에 따라 성형 블레이드 또는 그루브 나이프와 같은 적절한 도구를 선택해야합니다.
처리하기 전에 도구와 공작물의 상대 위치의 정확성을 보장하기 위해 도구를 철저히 정렬하십시오. 처리 중에 홈의 크기와 모양은 실시간으로 측정해야합니다.
워크 플로는 다음과 같이 보입니다.

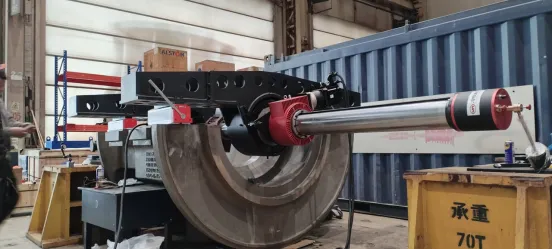

1. 먼저 기계를 조립하고 크레인을 사용하여 기계를 천천히 공작물로 이동시킵니다.
2. 고정을 위해 자기베이스를 사용하십시오. 이 방법은 설치 시간을 절약 할뿐만 아니라 설치 중에 터빈 실린더 헤드의 2 차 손상을 줄입니다.
3. 기계를 고정시키는 도구에는 조절 가능한 베어링과 상단 나사가 장착되어 있습니다. 작업자들은 터빈 실린더 헤드의 중앙에 지루한 맨드릴을 조절하여 처리 위치의 정확성을 보장하기 위해 상단 나사를 조정합니다.
4. 5mm의 이동을 정확하게 처리하기 위해 나사로드에 제한 블록을 설치하여 공구의 도구의 도구를 방지하고 처리 코스를 제어했습니다.
5. 전력 - 7kW 용량을 가진 파나소닉 자궁 경부.

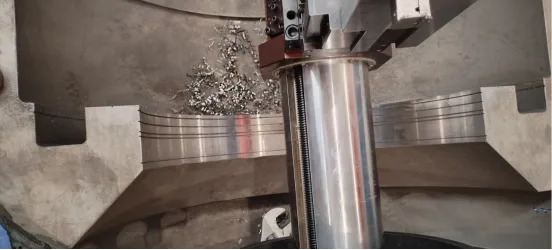

6. 접촉 표면이 부드러워지면 공기 밀봉 홈과 견갑골베이스 그루브를 자르기 시작하십시오.
